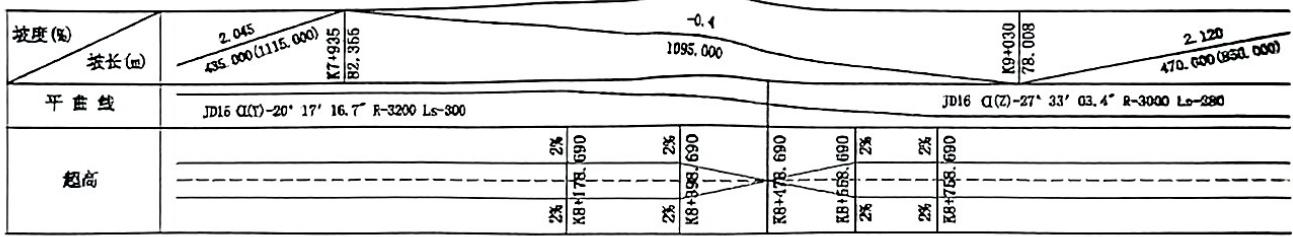

(1) 根据《公路路线设计规范》(JTG D20-2017), 查表 6.2.1, 设计速度 $120 \mathrm{~km} / \mathrm{h}$ , 车道宽度 $3.75 \mathrm{~m}$ ; 查表 6.3.1, 左侧路缘带宽度一般值 $0.75 \mathrm{~m}$ ; 查表 6.4.1, 右侧硬路肩宽度一般值 $3 \mathrm{~m}$ 。根据第 7.5.7 条条文说明式 (7-3), $L_{c} = \Delta_{i} \times B / P$, $$(K 8 + 5 5 8. 6 9 0) - (K 8 + 3 9 8. 6 9 0) = [ 2 \% - (- 2 \%) ] \times (0. 7 5 + 2 \times 3. 7 5 + 3) / P, P = 1 / 3 5 5. 6 < 1 / 3 3 0$$不符合第7.5.6条规定。(2)查表8.6.1,设计速度 $120\mathrm{km / h}$ ,凹形竖曲线半径一般值 $6000\mathrm{m}>$ 图中竖曲线半径 $5500\mathrm{m}$ ,不符合第8.6.1条规定。（3）查表8.6.1，设计速度 $120\mathrm{km / h}$ ，竖曲线长度一般值 $250\mathrm{m}>$ 图中竖曲线长度 $69.3\times$ $2 = 138.6\mathrm{m}$ ，不符合第8.6.1条规定。 参考答案: B

（1）根据《公路工程技术标准》（JTG B01-2014）表3.3.2，车辆折算系数分别为：中型车1.5，大型车2.5，汽车列车4.0。换算成标准小客车：$$2 0 0 0 \times 1. 0 + 8 0 0 \times 1. 5 + 5 0 0 \times 2. 5 + 2 0 0 \times 4. 0 = 5 2 5 0 \mathrm{pcu/d}$$（2）根据第3.1.2条，主要集散公路宜选用一、二级公路。根据第3.3.1条，一级公路设计交通量预测年限为20年；二级公路设计交通量预测年限为15年。$$N _ {d} = N _ {0} (1 + \gamma) ^ {n - 1} = 5250 \times (1 + 5 \%) ^ {20 - 1} = 13266 p c u / d$$$$N _ {d} = N _ {0} (1 + \gamma) ^ {n - 1} = 5250 \times (1 + 5 \%) ^ {15 - 1} = 10395 p c u / d$$（3）根据第 3.1.1 条，设计交通量在 5000～15000 辆小客车/日时，合适的是二级公路。 参考答案: C

根据《公路路线设计规范》（JTG D20-2017）第9.2.4条第4款，卵形曲线的回旋线参数宜选 $\mathrm{R}_2 / 2 \leq \mathrm{A} \leq \mathrm{R}_2$ （ $\mathrm{R}_2$ 为小圆曲线半径）。小圆曲线半径 $\mathrm{R}_2 = 500 \mathrm{~m}$ ，回旋线参数 $500 / 2 \leq \mathrm{A} \leq 500$ ，即 $250 \mathrm{~m} \leq \mathrm{A} \leq 500 \mathrm{~m}$ 。 参考答案：B

（1） $\mathrm{JD}_1$ 处圆曲线参数： $T_{1} = R_{1}\times \tan (\alpha_{1} / 2) = 2050\times \tan (15^{\circ} / 2) = 269.89m$ (2) 假设为复曲线, 则 $\mathrm{T}_{2} = 651.68 - 269.89 = 381.79 \mathrm{~m}$ $\mathrm{JD}_2$ 处圆曲线参数： $T_{2} = R_{2}\times \tan (\alpha_{2} / 2) = R_{2}\times \tan (17^{\circ} / 2) = 381.79m$ 解得: $R_{2} = 2554.62 \mathrm{~m}$ （3）根据第7.4.2条，小圆半径 $2050\mathrm{m}>$ 表7.4.1不设超高圆曲线最小半径，满足复曲线设置要求。 参考答案: D

根据《公路路基设计规范》（JTG D30-2015）第3.2.6条，$$C B R = \frac {1 1 . 7 + 1 1 . 0 + 1 0 . 6}{3} = 1 1. 1 < 1 2$$标准状态下路基动态回弹模量值： $M_{R} = 17.6CBR^{064} = 17.6\times 11.1^{064} = 82.13MPa$ 根据第3.2.5条，路基回弹模量设计值： $E_0 = K_SK_\eta M_R = 0.7\times 0.9\times 82.13 = 51.7MPa$ 参考答案: A

根据《公路路基设计规范》（JTG D30-2015）第H.0.2条，$$E _ {0} = \frac {1}{2} \gamma H ^ {2} \tan^ {2} (4 5 ^ {\circ} + \frac {\varphi}{2}) = \frac {1}{2} \times 1 9 \times 3 ^ {2} \tan^ {2} (4 5 ^ {\circ} + \frac {4 0 ^ {\circ}}{2}) = 3 9 3. 2 k N / m$$查表 H.0.1-5，根据第 H.0.2 条第 4 款， $E_{P}^{\prime}=0.3\times E_{P}=0.3\times393.2=118.0kN/m$ 参考答案：B
