（1）根据《公路路线设计规范》（JTG D20-2017）第7.5.1条表7.5.1，积雪冰冻地区圆曲线最大超高值6%，查表7.3.2，设计速度100km/h，超高值6%，圆曲线最小半径（极限值）440m。 （2）根据第9.2.4条第3款，S形曲线，R₁/R₂≤2，850/R₂≤2，解得R₂≥425m。 （3）综上，圆曲线最小半径为440m。 参考答案：B

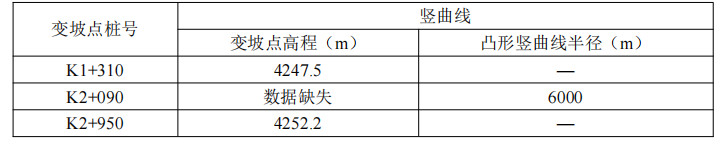

（1）根据《公路路线设计规范》（JTG D20-2017）第9.6.2条第3款，隧道洞口内外侧各3s设计速度行程长度范围的平、纵面线形应一致。隧道洞口内外侧直线最小长度：80/3.6×3=66.7m。 （2）竖曲线终点桩号：K2+400-66.7=K2+333.3，对应的竖曲线切线长：T=K2+333.3-K2+090=243.3m，带入公式L=2T=R×ω=6000×ω=486.6m，解得ω=8.1%。 （3）变坡点高程：(x-4252.2)/(2950-2090)+(x-4247.5)/(2090-1310)=0.081，解得x=4282.8m。 参考答案：D

（1）根据《公路路线设计规范》（JTG D20-2017）表3.6.2-1，设计速度30km/h预测交通量235veh/h，中型车的车辆折算系数为2.5，大型车的车辆折算系数为3.0，汽车列车的车辆折算系数为3.0。根据公式（3.4.2-2），交通组成修正系数为：f_HV=1/[1+0.15×(2.5-1)+0.10×(3.0-1)+0.10×(3.0-1)]=0.615。 （2）查表3.6.1，设计服务水平下的最大服务交通量为400pcu/h；查表3.6.2-2，方向分布修正系数f_d为1.0；路肩宽度(9.0-3.5×2)/2=1.0m，查表3.6.2-3，车道宽度、路肩宽度修正系数f_w为0.84；查表3.1.4，路段交通流中有较多的非机动车混合行驶，路侧干扰等级4级，查表3.6.2-4，路侧干扰修正系数f=0.65。 （3）该三级公路的设计通行能力：C_d=MSF_i×f_HV×f_d×f_w×f_f=400×0.615×1×0.84×0.65=135veh/h。 参考答案：B

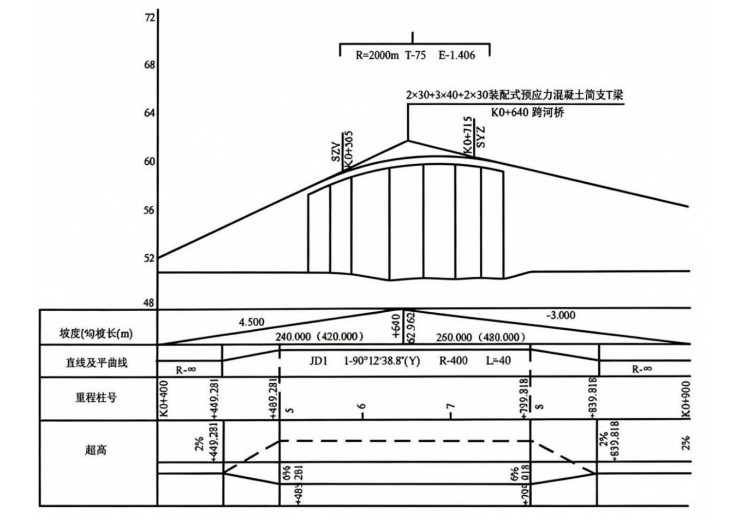

（1）根据《公路路线设计规范》（JTG D20-2017）表7.8.1，设计速度80km/h条件受限时，平曲线最小长度最小值140m，图中K0+839.818-K0+449.281=390.537m>140m，平曲线长度符合规范规定。 （2）根据表8.2.1，设计速度80km/h，最大纵坡5%，根据第8.2.3条，最小纵坡0.3%，图中纵坡采用4.5%，-3%，纵坡坡度符合规范规定。 （3）坡差：ω=-3%-4.5%=-7.5%<0凸型竖曲线，查表8.6.1，设计速度80km/h，条件受限时，竖曲线半径极限值3000m>2000m，竖曲线半径不符合规范规定。 （4）查表8.6.1，设计速度80km/h，条件受限时，竖曲线最小长度极限值70m，图中竖曲线长度：L=R×ω=2000×7.5%=150m>70m，竖曲线长度符合规范规定。 （5）根据表7.5.4，绕边线旋转，渐变率最大值p=1/150。根据题意，超高6%，路拱横坡2%，Δi=6%-(-2)=8%。根据表6.2.1，设计速度80km/h，车道宽度3.75m，根据表6.3.1，左侧路缘带宽度0.5m，根据表6.4.1，硬路肩3m，土路肩0.75m。B=0.5+3.75×2+3=11.0m，超高渐变段长度：L_c=Δi×B/p=8%×11/(1/150)=132m。图中超高过渡段长度K0+489.281-K0+449.281=40m，超高过渡段长度不符合规范规定。 参考答案：B

根据《公路路基设计规范》（JTG D30-2015）第3.2.6条： CBR=(28.2+30.7+32.9)/3=30.6 标准状态下路基动态回弹模量值：M_R=22.1CBR^0.55=22.1×30.6^0.55=145.06MPa 根据第3.2.5条，路基回弹模量设计值：E₀=K_s·K_n·M_R=0.8×0.9×145.06=104.4MPa。 参考答案：D
